中國臺灣TWD行星式減速機，伺服減速機，伺服行星減速機，伺服電機減速機，行星減速機，中國臺灣減速機，行星齒輪減速機，TSA120L2-25-22-110，適配1～1.5KW伺服電機，一體式雙支撐結構，平均使用壽命為20000小時，雙段標準背隙≤8弧分，雙段精密背隙≤5弧分，廣泛用于包裝機械、塑膠機械、食品機械、彎管機械、包裝機械等自動化機械設備。
TWD行星減速機TSA120L2-25-22-110技術參數
| 品名： | 中國臺灣TWD行星式減速機 |
| 產地： | 中國臺灣 |
| 型號： | TSA120L2-25-22-110 |
| 減速比： | 25 |
| 額定輸出扭矩： | 330Nm |
| zui大輸出扭矩： | 3倍額定輸出扭矩 |
| 額定輸入轉數： | 2500rpm/min |
| zui大輸入轉數： | 5000rpm/min |
| 標準背隙： | ≤8arcmin |
| 扭轉剛性： | 28Nm/arcmin |
| 容許徑向力： | 5500N |
| 容許軸向力： | 2750N |
| 平均使用壽命： | 20000hr |
| 全負載時效率： | ≥96% |
| 凈重： | 11kg |
| 使用溫度： | -10℃～+80℃ |
| 潤滑： | 鋰基復合全合成潤滑油脂 |
| 安裝方向： | 任意方向 |
| 防護等級： | IP65 |
| 噪音值： | ≤68dBA |
1，減速比：i=輸入轉速/輸出轉速。
2，背隙值：為在2%額定輸出扭矩下測試所得之?dāng)?shù)據。
3，zui大徑向力及zui大軸向力：施力于出力軸中心位置，周期負載時間50%，轉速100rpm/min，條件下所測得之?dāng)?shù)據。
4，運轉負載周期<60%狀況下，平均使用壽命如列表數值；負載周期≥60%之連續運轉狀況下，平均使用壽命可能會降低至正常值的50%以下。
5，噪音值：距離1公尺、空載運轉、額定輸入轉數，條件下所測得之?dāng)?shù)據。
TWD行星減速機TSA系列性能特點
TWD行星式減速機TSA系列：
1，小型輕量化
2，正整數比，全段數比從3～1000
3，低背隙高精密，全系列3～10弧分
4，一體式雙支撐結構，能承受較大的徑向力與軸向力，適用于頻繁往復運動的場合
5，適用于各廠牌伺服電機與步進電機
6，密封式設計，不必?fù)Q油，安裝方便
7，內部組件采用經熱處理高強度合金鋼材，足堪應付嚴峻惡劣的工作環境

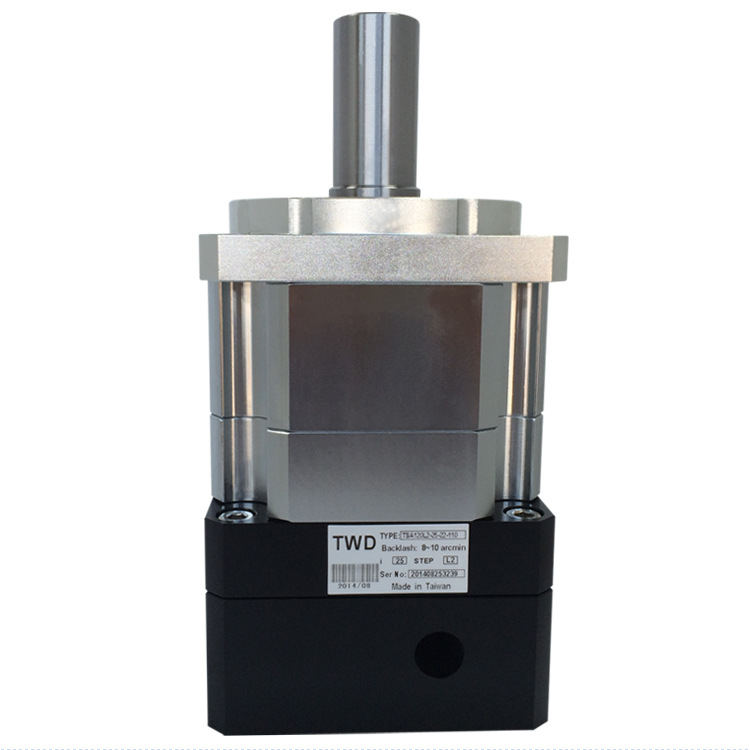

TWD行星減速機TSA090L1-5-22-110實拍圖
鼎固工業實業公司位于臺中市北屯區太和路28號和桃園縣觀音鄉富源村12之6號，30度年的高精密機具件專業生產，以雄厚的各種高精密加工設備實力及*的德國高技術人才組合創立中國臺灣鼎固實業公司。TWD高精密行星式減速機，斜齒行星減速機，直角減速機，中空旋轉平臺一直行銷美國、加拿大、新加坡、馬來西亞、泰國、越南、南非等國。在科研、醫療設備上市美國和加拿大、zui放心的傳動產品之一。產品的口碑一直是：外觀小巧精美、質量堅固耐用、品質性能穩定，精密精致經濟。
TWD行星減速機TSA090機型型號
* 輸入端模塊化設計，適配各廠牌伺服電機與步進電機
搭配750W伺服電機機型：
TSA120L1-3-19-70 TSA120L1-4-19-70 TSA120L1-5-19-70 TSA120L1-7-19-70 TSA120L1-10-19-70 TSA120L2-12-19-70 TSA120L2-15-19-70 TSA120L2-20-19-70 TSA120L2-25-19-70 TSA120L2-28-19-70 TSA120L2-30-19-70 TSA120L2-40-19-70 TSA120L2-50-19-70 TSA120L2-70-19-70 TSA120L2-100-19-70
|
搭配750W伺服電機機型：
TSA120L1-3-16-110 TSA120L1-4-16-110 TSA120L1-5-16-110 TSA120L1-7-16-110 TSA120L1-10-16-110 TSA120L2-12-16-110 TSA120L2-15-16-110 TSA120L2-20-16-110 TSA120L2-25-16-110 TSA120L2-28-16-110 TSA120L2-30-16-110 TSA120L2-40-16-110 TSA120L2-50-16-110 TSA120L2-70-16-110 TSA120L2-100-16-110 |
搭配1KW伺服電機機型：
TSA120L1-3-19-110 TSA120L1-4-19-110 TSA120L1-5-19-110 TSA120L1-7-19-110 TSA120L1-10-19-110 TSA120L2-12-19-110 TSA120L2-15-19-110 TSA120L2-20-19-110 TSA120L2-25-19-110 TSA120L2-28-19-110 TSA120L2-30-19-110 TSA120L2-40-19-110 TSA120L2-50-19-110 TSA120L2-70-19-110 TSA120L2-100-19-110 |
搭配750W～1.5KW伺服電機機型：
TSA120L1-3-14-80 TSA120L1-4-14-80 TSA120L1-5-14-80 TSA120L1-7-14-80 TSA120L1-10-14-80 TSA120L2-12-14-80 TSA120L2-15-14-80 TSA120L2-20-14-80 TSA120L2-25-14-80 TSA120L2-28-14-80 TSA120L2-30-14-80 TSA120L2-40-14-80 TSA120L2-50-14-80 TSA120L2-70-14-80 TSA120L2-100-14-80
| 搭配1～1.5KW伺服電機機型：
TSA120L1-3-22-110 TSA120L1-4-22-110 TSA120L1-5-22-110 TSA120L1-7-22-110 TSA120L1-10-22-110 TSA120L2-12-22-110 TSA120L2-15-22-110 TSA120L2-20-22-110 TSA120L2-25-22-110 TSA120L2-28-22-110 TSA120L2-30-22-110 TSA120L2-40-22-110 TSA120L2-50-22-110 TSA120L2-70-22-110 TSA120L2-100-22-110 | 搭配1～1.5KW伺服電機機型：
TSA120L1-3-24-110 TSA120L1-4-24-110 TSA120L1-5-24-110 TSA120L1-7-24-110 TSA120L1-10-24-110 TSA120L2-12-24-110 TSA120L2-15-24-110 TSA120L2-20-24-110 TSA120L2-25-24-110 TSA120L2-28-24-110 TSA120L2-30-24-110 TSA120L2-40-24-110 TSA120L2-50-24-110 TSA120L2-70-24-110 TSA120L2-100-24-110 |
搭配1～1.5KW伺服電機機型：
TSA120L1-3-19-95 TSA120L1-4-19-95 TSA120L1-5-19-95 TSA120L1-7-19-95 TSA120L1-10-19-95 TSA120L2-12-19-95 TSA120L2-15-19-95 TSA120L2-20-19-95 TSA120L2-25-19-95 TSA120L2-28-19-95 TSA120L2-30-19-95 TSA120L2-40-19-95 TSA120L2-50-19-95 TSA120L2-70-19-95 TSA120L2-100-19-95
| 搭配1～1.5KW伺服電機機型：
TSA120L1-3-24-95 TSA120L1-4-24-95 TSA120L1-5-24-95 TSA120L1-7-24-95 TSA120L1-10-24-95 TSA120L2-12-24-95 TSA120L2-15-24-95 TSA120L2-20-24-95 TSA120L2-25-24-95 TSA120L2-28-24-95 TSA120L2-30-24-95 TSA120L2-40-24-95 TSA120L2-50-24-95 TSA120L2-70-24-95 TSA120L2-100-24-95 | 搭配86步進電機機型：
TSA120L1-3-9.5-73 TSA120L1-4-9.5-73 TSA120L1-5-9.5-73 TSA120L1-7-9.5-73 TSA120L1-10-9.5-73 TSA120L2-12-9.5-73 TSA120L2-15-9.5-73 TSA120L2-20-9.5-73 TSA120L2-25-9.5-73 TSA120L2-28-9.5-73 TSA120L2-30-9.5-73 TSA120L2-40-9.5-73 TSA120L2-50-9.5-73 TSA120L2-70-9.5-73 TSA120L2-100-9.5-73 |
搭配86步進電機機型：
TSA120L1-3-12.7-73 TSA120L1-4-12.7-73 TSA120L1-5-12.7-73 TSA120L1-7-12.7-73 TSA120L1-10-12.7-73 TSA120L2-12-12.7-73 TSA120L2-15-12.7-73 TSA120L2-20-12.7-73 TSA120L2-25-12.7-73 TSA120L2-28-12.7-73 TSA120L2-30-12.7-73 TSA120L2-40-12.7-73 TSA120L2-50-12.7-73 TSA120L2-70-12.7-73 TSA120L2-100-12.7-73
| 搭配86步進電機機型：
TSA120L1-3-14-73 TSA120L1-4-14-73 TSA120L1-5-14-73 TSA120L1-7-14-73 TSA120L1-10-14-73 TSA120L2-12-14-73 TSA120L2-15-14-73 TSA120L2-20-14-73 TSA120L2-25-14-73 TSA120L2-28-14-73 TSA120L2-30-14-73 TSA120L2-40-14-73 TSA120L2-50-14-73 TSA120L2-70-14-73 TSA120L2-100-14-73 | 搭配86步進電機機型：
TSA120L1-3-14-60 TSA120L1-4-14-60 TSA120L1-5-14-60 TSA120L1-7-14-60 TSA120L1-10-14-60 TSA120L2-12-14-60 TSA120L2-15-14-60 TSA120L2-20-14-60 TSA120L2-25-14-60 TSA120L2-28-14-60 TSA120L2-30-14-60 TSA120L2-40-14-60 TSA120L2-50-14-60 TSA120L2-70-14-60 TSA120L2-100-14-60 |
搭配110步進電機機型：
TSA120L1-3-16-85 TSA120L1-4-16-85 TSA120L1-5-16-85 TSA120L1-7-16-85 TSA120L1-10-16-85 TSA120L2-12-16-85 TSA120L2-15-16-85 TSA120L2-20-16-85 TSA120L2-25-16-85 TSA120L2-28-16-85 TSA120L2-30-16-85 TSA120L2-40-16-85 TSA120L2-50-16-85 TSA120L2-70-16-85 TSA120L2-100-16-85
| 搭配110步進電機機型：
TSA120L1-3-19-85 TSA120L1-4-19-85 TSA120L1-5-19-85 TSA120L1-7-19-85 TSA120L1-10-19-85 TSA120L2-12-19-85 TSA120L2-15-19-85 TSA120L2-20-19-85 TSA120L2-25-19-85 TSA120L2-28-19-85 TSA120L2-30-19-85 TSA120L2-40-19-85 TSA120L2-50-19-85 TSA120L2-70-19-85 TSA120L2-100-19-85 | 搭配110步進電機機型：
TSA120L1-3-19-55.5 TSA120L1-4-19-55.5 TSA120L1-5-19-55.5 TSA120L1-7-19-55.5 TSA120L1-10-19-55.5 TSA120L2-12-19-55.5 TSA120L2-15-19-55.5 TSA120L2-20-19-55.5 TSA120L2-25-19-55.5 TSA120L2-28-19-55.5 TSA120L2-30-19-55.5 TSA120L2-40-19-55.5 TSA120L2-50-19-55.5 TSA120L2-70-19-55.5 TSA120L2-100-19-55.5 |
* 減速機輸出端和輸入端可根據用戶需求定制，三段不在此表中，如需其他機型，請聯絡我們銷售人員！
TWD行星減速機詳細描述
伺服行星減速機選型注意事項：
選配行星式減速機應遵循適用性與經濟性相結合的原則，就是說伺服行星減速機的各項技術指標，既能滿足設備的要求又能節約成本。“過”與“不及”都會帶來成本浪費，因此正確選用行星減速機非常重要。
選用行星式減速機應考慮其結構類型、承載能力、減速比、輸出轉速、軸向力、徑向力、扭轉剛性、背隙等內在指標，也應充分考慮安裝形式、工況條件、工作環境等外部結構。下列幾項是選用減速機zui基本的要求，具體如下：
1，安裝尺寸：即伺服電機前端的尺寸。在選用行星減速機，伺服行星減速機的輸入端必須與伺服電機的輸出端的尺寸*吻合。
2，減速比：電機每分鐘額定輸出轉數/減速比=減速機每分鐘輸出多少轉，行星減速機應盡量選用接近理想的減速比，以保證得到理想的轉速。
3，扭矩：伺服電機額定輸出扭矩（步進電機是保持轉矩）*減速比，減速機額定輸出轉數一定要大于這個數值，如果小于，減速機會縮短使用壽命，嚴重情況下會斷軸或者崩齒。
4，回程背隙：回程間隙（精度）→（行星減速機輸出軸一圓周分為360度，一度=60弧分）即我們常說的“弧分”，單位：arcmin。回程間隙越小，其精度越高，成本也越高，用戶選擇滿足其精度要求的減速機就可以了。還要考慮橫向/徑向受力和平均壽命。橫向/徑向受力大的減速機在安裝和使用中可靠性相對較高，不易出問題。通常其平均壽命遠超過所配伺服電機的壽命。
行星式減速機潤滑：
行星式減速機為密封式設計，不需換油。
油品屬半固態高級合成油
周圍使用溫度：0~+40℃
行星減速機本體zui高容許溫度85℃以下
注：工作場合溫度0℃以下，訂購前須注明清楚
采購伺服行星減速機*：
正常使用下伺服行星減速機交貨日起保固一年。
正常使用下，防漏油保固兩年。
注：人為或自然災害不在保固范圍內。
行星式減速機安裝說明：
行星式減速機與伺服馬達安裝的順序：
1，將伺服馬達出力軸裝進行星減速機入力軸里
2，將螺絲鎖緊（伺服與減速機的聯接）
3，將左右兩側的螺絲起子平均鎖緊
4，將兩側的扭力扳手鎖緊
5，將防護蓋塞進減速機螺絲孔里
伺服行星減速機安裝方法：
1，將少許防銹油涂抹在馬達出力軸、凸緣。
2，如有軸套將其放入行星減速機之入力軸時，注意軸套上的溝槽必須與伺服行星減速機之入力軸上的溝槽對齊。
3，將欲安裝之馬達，放置在平臺上，并且馬達出力軸心向上，然后將馬達固定，并且將鍵移除。
4，小心地將伺服減速機之入力軸上的溝槽對齊馬達上的鍵溝后慢慢滑入。
5，將行星減速機之入力軸上固定螺絲，以*次扭力鎖上。
6，鎖緊馬達與伺服減速機之固定螺絲。
7，平均地逐次(分三次)增加扭力將行星齒輪減速機之入力軸兩側之固定螺絲鎖緊。
8，請勿重力敲擊減速機之出力軸，避免傷害減速機內部機構。
