轉角中空軸減速機，步進電機轉角減速機。轉角減速機，步進減速機，中空軸減速機，步進電機減速機，轉角行星減速機，中空軸行星減速機，行星減速機，步進行星減速機，步進減速機，轉角中空軸行星減速機，中國臺灣鼎固TWD轉角中空軸行星減速機，WTH060L1-5-8-38.1，57步進電機行星減速機，減速機回程間隙可調整，zui高調整至3～6弧分。
TWD轉角減速機WTH060L1-5-8-38.1技術參數
| 品名： | 轉角中空軸減速機 |
| 產地： | 中國臺灣 |
| 型號： | WTH060L1-5-8-38.1 |
| 減速比： | 5 |
| 額定輸出扭矩： | 30Nm |
| zui大輸出扭矩： | 2倍額定輸出扭矩 |
| 額定輸入轉數： | 1000rpm/min |
| zui大輸入轉數： | 2000rpm/min |
| 標準背隙： | 可以調整 |
| 扭轉剛性： | 1.5Nm/arcmin |
| 容許徑向力： | 500N |
| 容許軸向力： | 200N |
| 平均使用壽命： | 20000hr |
| 凈重： | 1.2kg |
| 使用溫度： | -15℃～+90℃ |
| 潤滑： | 鋰基復合全合成潤滑油脂 |
| 安裝方向： | 任意方向 |
| 防護等級： | IP65 |
| 噪音值： | ≤65dBA |
1，減速比：i=輸入轉速/輸出轉速。
2，背隙值：為在2%額定輸出扭矩下測試所得之?dāng)?shù)據。
3，zui大徑向力及zui大軸向力：施力于出力軸中心位置，周期負載時間50%，轉速100rpm/min，條件下所測得之?dāng)?shù)據。
4，運轉負載周期<60%狀況下，平均使用壽命如列表數值；負載周期≥60%之連續運轉狀況下，平均使用壽命可能會降低至正常值的50%以下。
5，噪音值：距離1公尺、空載運轉、額定輸入轉數，條件下所測得之?dāng)?shù)據。
TWD轉角減速機WTH系列性能特點
TWD轉角中空軸減速機WTH系列：
1，采用傘形齒輪設計
2，背隙可以調整
3，精巧的外殼設計可搭配任何方向定位
4，安裝容易，能配合多種馬達或加裝減速機

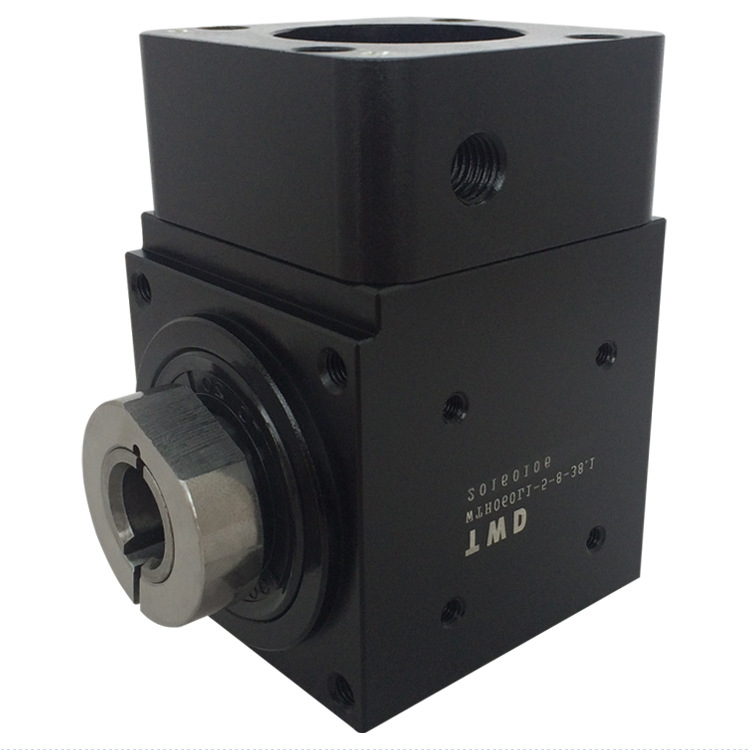

TWD轉角減速機WTH060L1-5-8-38.1實拍圖
鼎固工業實業公司位于臺中市北屯區太和路28號和桃園縣觀音鄉富源村12之6號，30度年的高精密機具件專業生產，以雄厚的各種高精密加工設備實力及*的德國高技術人才組合創立中國臺灣鼎固實業公司。TWD高精密行星式減速機，斜齒行星減速機，直角減速機，中空旋轉平臺一直行銷美國、加拿大、新加坡、馬來西亞、泰國、越南、南非等國。在科研、醫療設備上市美國和加拿大、zui放心的傳動產品之一。產品的口碑一直是：外觀小巧精美、質量堅固耐用、品質性能穩定，精密精致經濟。
TWD轉角減速機WTH060機型型號
* 輸入端模塊化設計，適配各廠牌伺服電機與步進電機
搭配100W伺服電機機型：
WTH060L1-2-8-30 WTH060L1-5-8-30
|
搭配100W伺服電機機型：
WTH060L1-2-8-50 WTH060L1-5-8-50 |
搭配200W伺服電機機型：
WTH060L1-2-11-50 WTH060L1-5-11-50 |
搭配200～400W伺服電機機型：
WTH060L1-2-14-50 WTH060L1-5-14-50
| 搭配200～400W伺服電機機型：
WTH060L1-2-14-60 WTH060L1-5-14-60 | 搭配200～400W伺服電機機型：
WTH060L1-2-14-70 WTH060L1-5-14-70 |
搭配42步進電機機型：
WTH060L1-2-5-22 WTH060L1-5-5-22
| 搭配57步進電機機型：
WTH060L1-2-6.35-38.1 WTH060L1-5-6.35-38.1 | 搭配57步進電機機型：
WTH060L1-2-8-38.1 WTH060L1-5-8-38.1 |
* 減速機輸出端和輸入端可根據用戶需求定制，轉角減速機可選速比為2和5比，如需要其他速比，可搭配TWD斜齒減速機（例，2比轉角減速機加裝一個7比的斜齒減速機，轉角減速機輸出速度則為14:1）。如需其他機型，請聯絡我們銷售人員！
TWD轉角減速機詳細描述
轉角中空軸減速機產品特點：
一，高定位精度：轉角中空軸減速機采用精密研磨齒輪，齒面光滑，齒形精準。采用強韌材質之齒箱、托架，及整體之結構設計，使穩定性高，加以嚴密的品質管制。
二，高扭力：轉角行星減速機采用高品質滾錐軸承，使輸出軸能夠承受更大的軸向和徑向的負荷。加以齒箱及托架采用強韌材質，及整體之結構設計。
三，高起動性：由于轉角中空軸行星減速機結構平衡的特性及高精度，低慣性矩，因而能有高的起動性。
四，低噪音：采用精密研磨齒輪，齒面精度高而平滑，使得齒輪運轉平順而噪音小。采用精選潤滑油：德制精選人工合成潤滑油，而非一般轉角中空軸減速機使用之油脂潤滑，由于流動性佳，使齒輪能在充分油膜保護下運轉，降低噪音。
五，低齒背隙：在精密的加工和嚴格的品質管制下，使得標準齒背隙在一段為4～6弧分；兩段為6～8弧分。精密齒背隙在一段為2～4弧分；兩段為4～6弧分。如有需要，可接受更低背隙之委制。
六，易安裝：伺服轉角行星減速機之連接板及輸入軸孔尺寸采彈性設計，使轉角減速機能與各廠牌的伺服馬逹相結合。
七，長壽命：免保養：精密研磨齒輪，采用高級鎳鉻鉬合金鋼材，經滾齒及深層的滲碳硬化處理后，再經齒面研磨，使得齒輪剛性大，且齒面光滑耐磨性佳。轉角減速機采用德制優質人工合成潤滑油，由于流動性佳，及富含極壓抗壓劑，使得齒箱內各零件間充分得到潤滑及保護。采用日本高品質不易變質油封，使得密封性佳。采用西歐滾錐軸承，承受zui大軸向徑向負荷。以上優異品質綜效，使得減速機長壽命免保養。
轉角中空軸減速機廣泛應用于：切割機械、印刷機械、包裝機械、數控機床、機器人、機械手、塑料機械、醫療機械、食品機械、建筑機械、工程機械、起重運輸、礦山機械、木工機械、雕刻機械焊接設備、通訊設備、石油化工、輕工紡織、儀器儀表、冶金、汽車、船舶、鐵路、航空航天等自動化機械行業。
步進電機品牌：白山57步進電轉角中空軸行星減速機，雷賽步進電機轉角減速機，研控57步進電機行星減速機，山社步進電機轉角減速機，信濃步進電機轉角減速機，拓達步進電機轉角減速機，美蓓亞步進電機轉角中空軸減速機，多摩川步進電機轉角減速機，三洋57步進電機行星減速機，東方步進電機轉角減速機，鳴志步進電機轉角減速機，運控57步進電機轉角減速機，KINCO步進電機轉角中空軸減速機
轉角中空軸減速機選型時應注意：
1，確認你的負載額定扭矩要小于 > 轉角行星減速機額定輸出扭矩。
2，伺服電機額定扭矩（乘以）x減速比要大于 > 負載額定扭矩。
3，負載通過轉角減速機轉化到伺服電機的轉動慣量，要在伺服電機允許的范圍內。
4，確認轉角中空軸減速機精度能夠滿足您的控制要求。
轉角中空軸行星減速機其他注意事項：
1，安裝場地：油品的確認：在訂購時，這類產品軟化油屬半固態不需換油工作，但必須注意在0℃以下使用，應事先告知我們，以便添加防凍劑。于酸堿場所，亦須告知我們，加裝防護措施。
2，伺服電機：在訂貨時應告知工廠，伺服電機所需銜接法蘭及軸的尺寸。
3，轉角中空軸減速機的安裝：中空軸行星減速機本體是一個非常精密的產品，所以在安裝上必須小心，嚴禁撞擊或是以鐵
