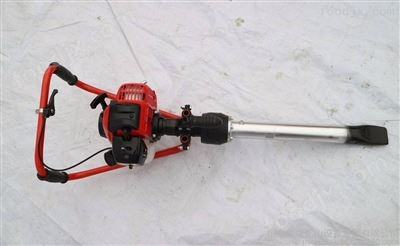

順源ND-4型內燃搗固鎬

基本結構與操作規程：

本機采用汽油機與搗固機直接連接的設計，主要由汽油機、減振裝置、傳動軸、振動體和手把組成；
其工作原理為：汽油機經離合器、軟軸帶動偏心鐵，產正振幅實現搗固作業；
基本結構：1、啟動手柄 2、汽油機 3、手把 4、離合器 5、減振裝置 6、搗固棒 7、鎬頭

順源ND-4搗固鎬的參數：

汽油機功率是：     1.42kW
工作方式是：    二沖程*
激振力是：        ≥4.2kN
空載振幅是：       ≥5mm
振動頻率是：      120～140HZ
振搗棒直徑是：      52mm
偏心塊旋轉速度是：   ≥7000r/min
外型尺寸是：     1050×380×280
整機質量是：       13.6kg。
