????奧博森LD-B10-10FP干式變壓溫控器

  醴陵奧博森電氣廠生產的干式變壓溫控器是我公司為新式風冷干式變壓器而設計的新一代電腦溫度控制器,它采用美國生產的單片計算機為控制核心，結合*的數據存貯技術設計而成,從而使整個產品的性能邁上了一個新臺階.

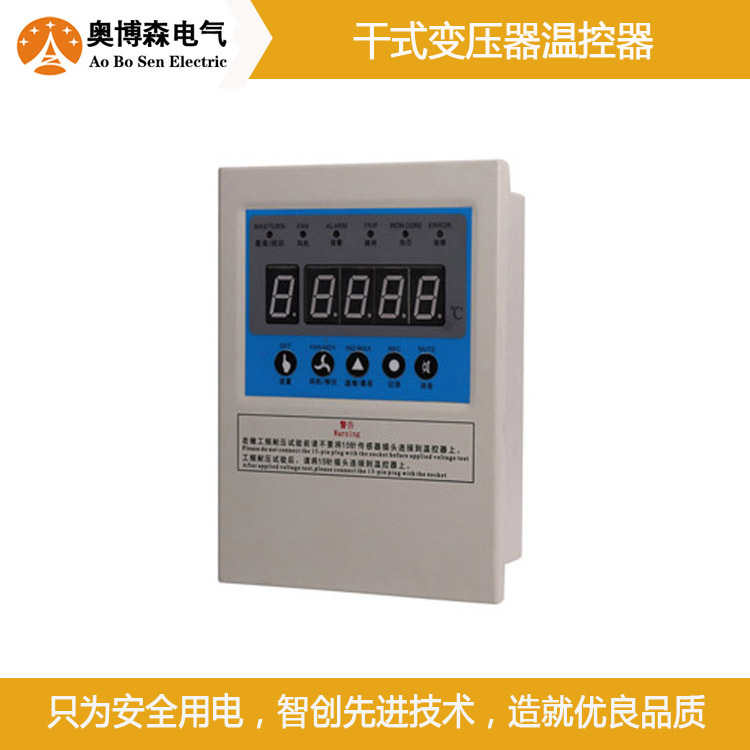

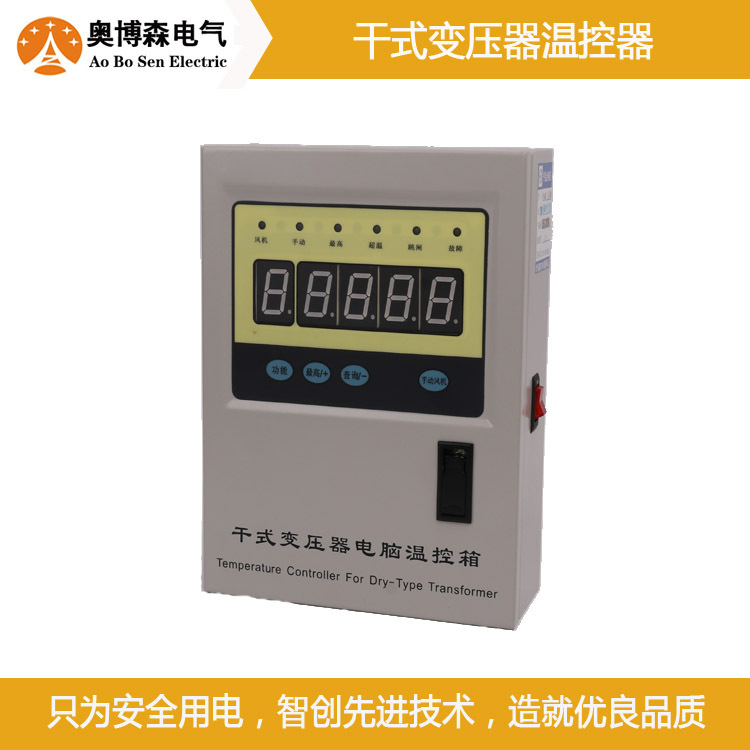

LD-B10-10FP干式變壓溫控器實物圖：

 ?

產品操作說明

1 上電：溫控器上電后。巡回顯示A、B、C三相線包溫度和D鐵芯（或環境）溫度。

2 顯示方式切換操作：按“高”鍵，則顯示四路溫度中高溫度，同時“高”燈亮；再按“高”鍵返回四路溫度巡回顯示狀態，“高”燈滅。

3 手動開關風機操作：按“手動風機”鍵，可手動打開風機，同時面板“風機”指示燈亮；再按“手動風機”鍵，可手動關閉風機，同時“風機”指示燈滅。

4 掉電數據查詢操作：連續按“記錄”鍵，可依次顯示后四次掉電時Ａ、Ｂ、Ｃ、D四路溫度及溫控器掉電時的狀態。

5 控制參數的查詢操作

注意：設定參數時，溫控器自動保證跳閘溫度＞超溫報警溫度＞開風機溫度＞關風機溫度，且開風機溫度大于關風機溫度5℃。

安裝說明（電氣接線圖）

1 三相風機控制器電源輸入端1接零線，2、3、4接三相電源。1N為溫控器工作電源。

2單相風機控制器電源輸入端1接零線，N接相線。

3 鐵芯輸出端(8、9)：交流無源常開觸點，當鐵芯（或環境）溫度高于鐵芯溫度設定值時，觸點閉合，輸出一個開關信號給遠方控制柜。

4 超溫報警輸出端(10、11)：交流無源常開觸點，當線包溫度高于報警溫度時，觸點閉合，輸出一個開關信號給遠方控制柜。

5 跳閘輸出端(12、13)：交流無源常開觸點，當線包溫度高于跳閘溫度時，觸點閉合，輸出一個開關信號控制自動跳閘。

6 故障輸出端(14、15)：交流無源常開觸點，當傳感器故障時，觸點閉合，輸出一個開關信號給遠方的故障報警裝置。

7 安全門開關輸入端（16、17）：接無源常開開關。當門打開時開關閉合，控制器發出聲音報警，禁止接外部電源。

8 RS485數字通訊（18、19）：溫控器具備RS485接口，其中18腳為B-，19腳為A+。通訊協議兼容MODBUS協議的RTU格式，見協議。

9 4-20mA電流輸出（20、21、22、23、24）：溫控器具備4-20mA輸出功能。第24腳為公共端，23、22、21、20腳分別為A、B、C、D電流輸出端。輸出的4~20mA電流對應0℃~200℃的溫度值。大負載電阻值≤300Ω。
